Llega el verano y con las altas temperaturas, la tecnología del suelo refrescante se convierte en una de las alternativas más eficientes de la mano de la aerotermia. Sin embargo, para sacarle el máximo partido y evitar sorpresas desagradables, hay dos conceptos técnicos clave que debemos dominar por completo: el punto de rocío y el control de la humedad.
¿Por qué mi suelo refrescante no enfría todo lo que me gustaría?

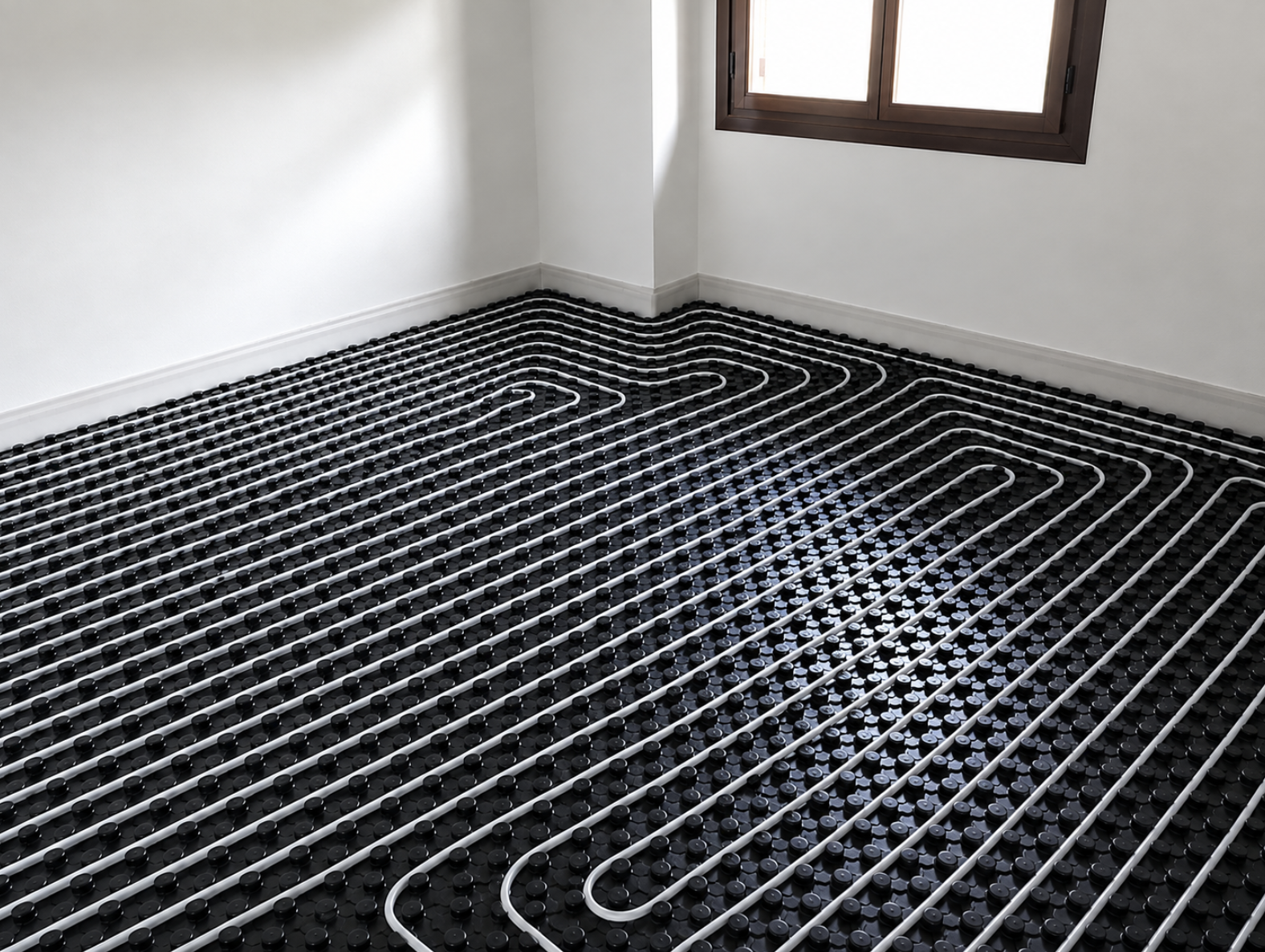

El suelo refrescante funciona haciendo circular agua fría (habitualmente entre 15ºC y 18ºC) por las tuberías instaladas bajo el pavimento, pero su capacidad de refrigeración tiene un límite: la potencia máxima de emisión suele rondar los 40-50 W/m2.
¿A qué se debe esta limitación?
- Confort térmico: Un suelo excesivamente frío resulta incómodo para caminar y puede generar sensación de pies fríos.
- Riesgo de condensación: Para evitar que el vapor de agua del aire se condense sobre el suelo, la temperatura de la superficie nunca debe bajar del punto de rocío del ambiente. Si bajase demasiado, podrían aparecer gotas de agua, zonas resbaladizas y problemas de humedad. Por este motivo, el agua suele circular a temperaturas moderadas, habitualmente entre 15 y 18 °C.
- Tipo de revestimiento: La transmisión de frío depende del tipo de revestimiento sobre el mortero:
→ Suelos cerámicos: Tienen alta conductividad térmica y mejor rendimiento.
→ Parquet, laminados o tarimas: Tienen mayor resistencia térmica, reduciendo la capacidad de cesión de frío para una misma temperatura de agua.
Entendiendo el punto de rocío en verano
El punto de rocío es la temperatura a la que el aire, al enfriarse, alcanza una humedad relativa del 100% y el vapor de agua comienza a condensarse en forma de agua líquida.
Si la temperatura superficial del suelo es igual o inferior a este valor, puede aparecer condensación sobre el pavimento, inicialmente como una película de humedad y, posteriormente, en forma de gotas de agua. Esto no solo genera riesgo de resbalones, sino que puede deteriorar los revestimientos, especialmente los de madera o laminados, los adhesivos y las juntas, además de favorecer la aparición de moho si el problema se mantiene en el tiempo.

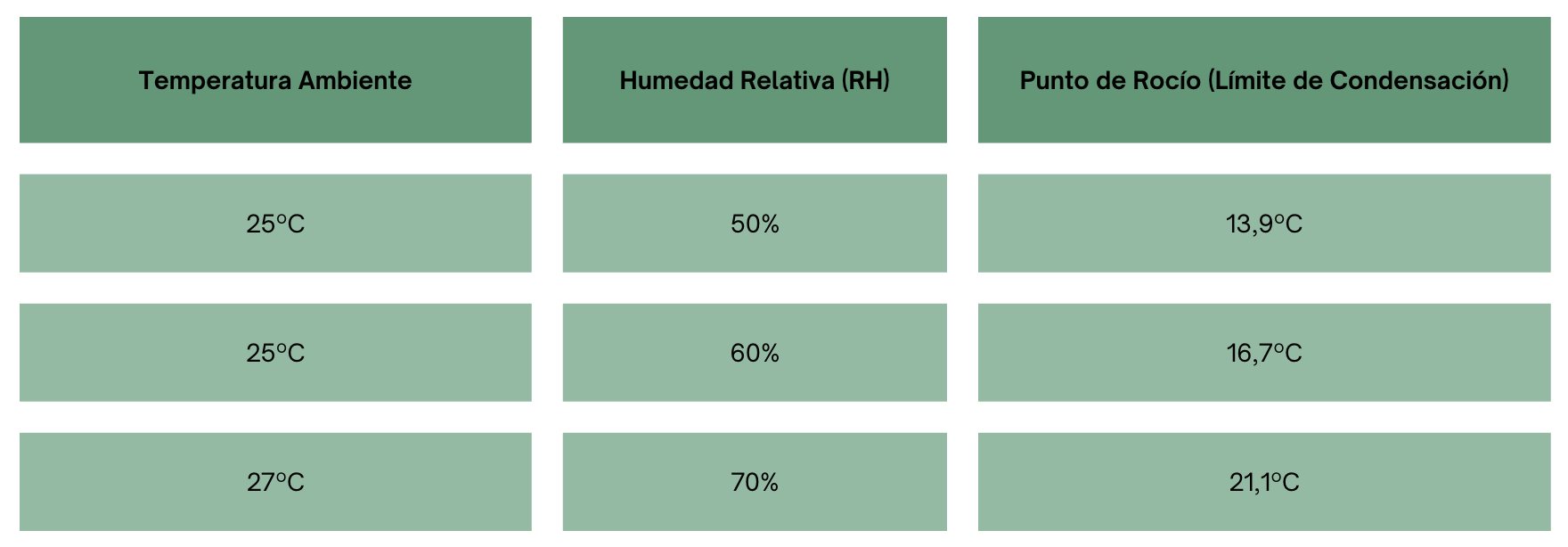

A partir de los principios de la psicrometría, en la siguiente tabla se muestran ejemplos de cómo interactúan la temperatura y la humedad relativa en una vivienda durante el verano, así como la temperatura a la que comenzaría a producirse condensación sobre el suelo.
*Cuanto mayor es la humedad relativa interior, más alta es la temperatura del punto de rocío y menor es el margen para enfriar la superficie sin riesgo de condensación.
El suelo importa: Rendimiento real según el tipo de material

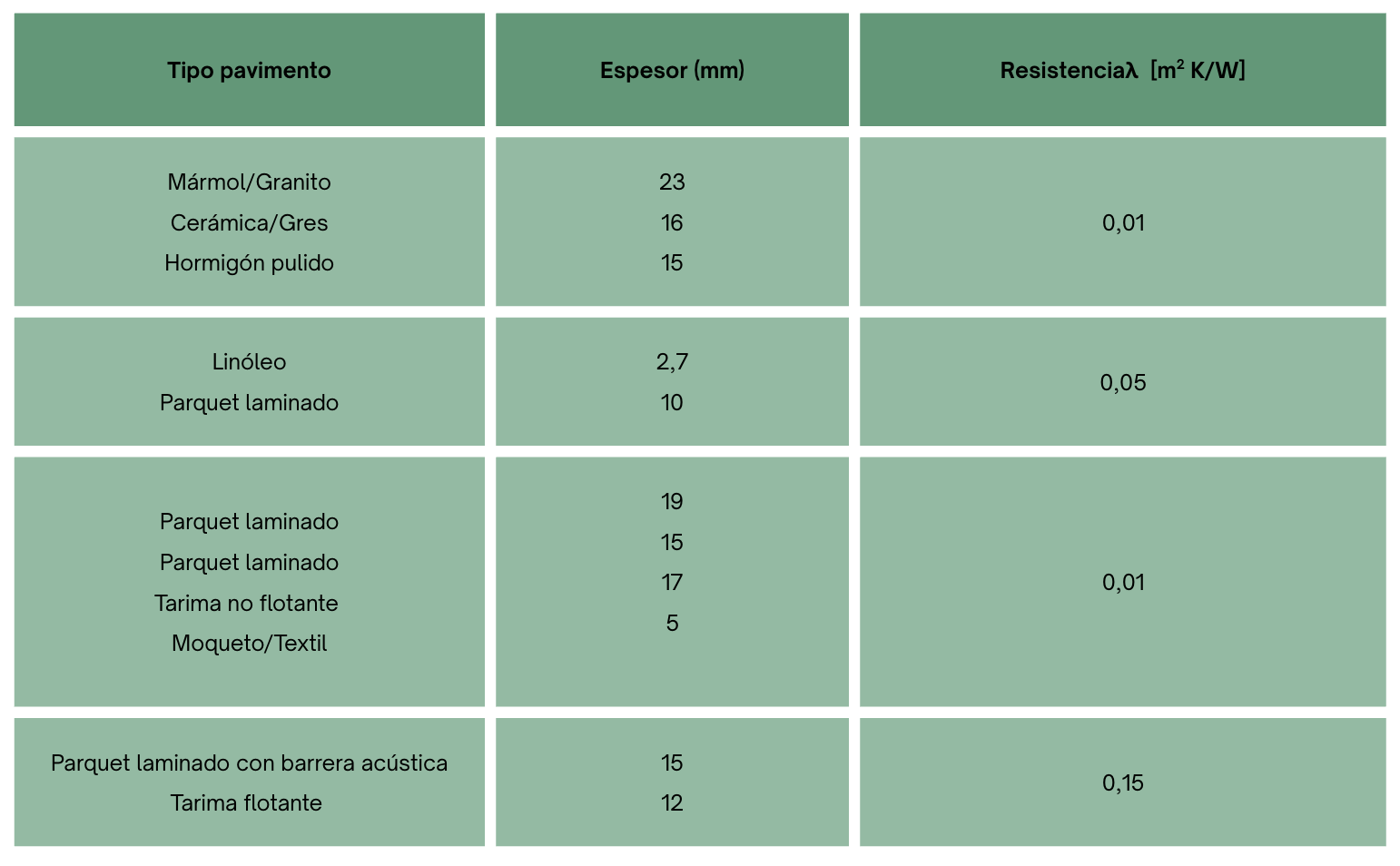

Elegir el sistema de aerotermia adecuado es solo la mitad de la ecuación, la otra mitad es el pavimento que cubre el suelo radiante/refrescante. No todos los materiales conducen el calor de la misma manera: la resistencia térmica del revestimiento determina con qué facilidad se transfiere la energía desde los tubos hasta el ambiente. Además, el diseño de la instalación debe adaptarse a las exigencias del clima. En zonas con veranos templados como en el centro de Europa, se suele emplear una separación entre tubos de 15 cm. Sin embargo, para cubrir las cargas térmicas habituales en España y garantizar los W/m2 necesarios tanto en calefacción como en refrigeración, el estándar técnico se sitúa en un paso de 10 cm. En la siguiente tabla mostramos cómo varían la resistencia térmica y el espesor según el tipo de acabado:
→ Máxima eficiencia (0,01): Los materiales cerámicos, la piedra natural y el hormigón son los mejores aliados del suelo radiante/refrescante ya que permiten la máxima emisión térmica.
→ Resistencia moderada(0,05-0,1): Los laminados y moquetas finas permiten un buen funcionamiento, aunque requieren una regulación de temperatura de impulsión ligeramente distinta.
→ Límite normativo (0,15): Según la norma UNE-EN 1264, la resistencia del pavimento no debería superar los 0,15m2 · K/W. Las tarimas flotantes gruesas o con subbases acústicas aislantes actúan como freno térmico, por lo que exige proyectar el circuito a 10 cm entre tubos para no perder potencia.
El pavimento actúa como una barrera térmica: a mayor resistencia, más cuesta extraer el calor de la estancia. En el caso de la cerámica, transmite la capacidad frigorífica de la aerotermia con facilidad sin necesidad de enfriar en exceso el agua del circuito. Las maderas o laminados en cambio, exigen bajar más la temperatura del agua para lograr la misma potencia frigorífica. Ahí entra el peligro de la condensación, bajar demasiado la temperatura del agua para compensar un suelo aislante reduce la temperatura de la superficie y dispara el riesgo de condensación (al alcanzar el punto de rocío). Por eso, la combinación ideal en nuestro clima es utilizar pasos de tubo a 10 cm y priorizar pavimentos de baja resistencia térmica.
Ejemplo de la influencia del paso de los tubos en la potencia frigorífica:
Por ejemplo en A Coruña, las condiciones climáticas según la norma UNE 100001 son: temperatura seca TS = 24,9 °C y temperatura húmeda THC = 19,1 °C. Para el cálculo de condiciones interiores podemos adoptar una temperatura de 26°C y una humedad relativa del 50%.
Con estas condiciones, el punto de rocío interior es de 14,8 °C. Para evitar condensaciones en el pavimento, debe mantenerse un margen de seguridad entre la temperatura superficial del suelo y este valor, lo que obliga a limitar la temperatura mínima de impulsión del agua y, por tanto, la potencia frigorífica que puede emitir el sistema.

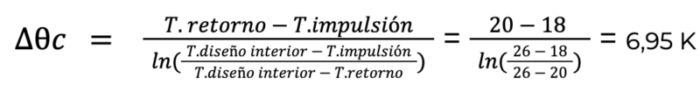

Adoptando una condición conservadora de temperatura de agua de impulsión de 18 °C y retorno 20 °C, podemos calcular la diferencia de temperatura entre el fluido de refrigeración y ambiente interior. Este valor se empleará posteriormente en las gráficas para determinar la capacidad frigorífica que el suelo refrescante puede transmitir, mediante la siguiente expresión:

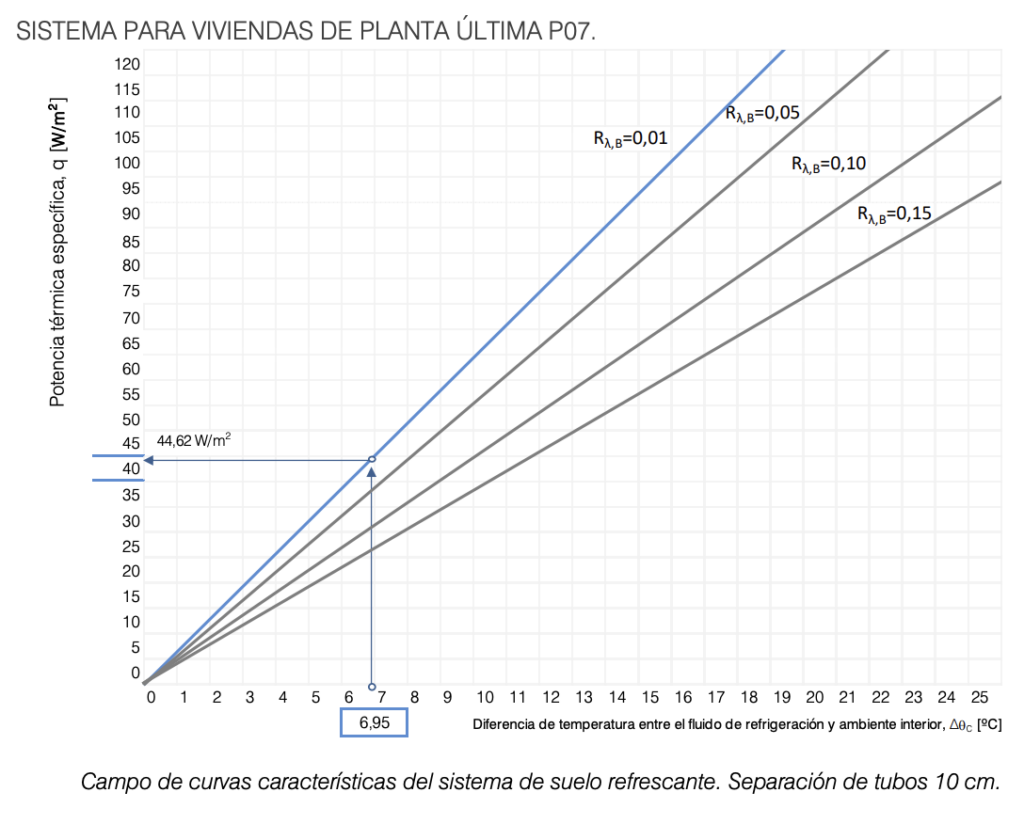

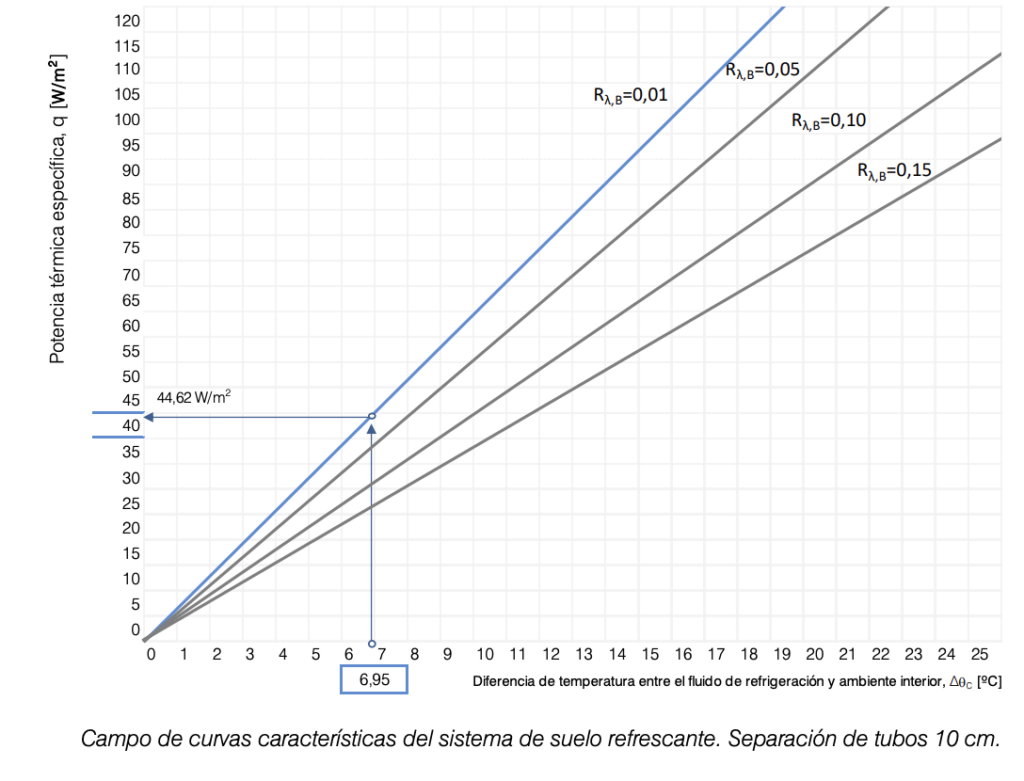

– Paso 10 cm: Con una diferencia de temperatura entre el ambiente y el fluido de 6,95°C y un suelo cerámico, el sistema es capaz de transmitir 44,62 W/m2 si el sistema de tuberías se ha distribuido manteniendo 10 cm entre los tubos.

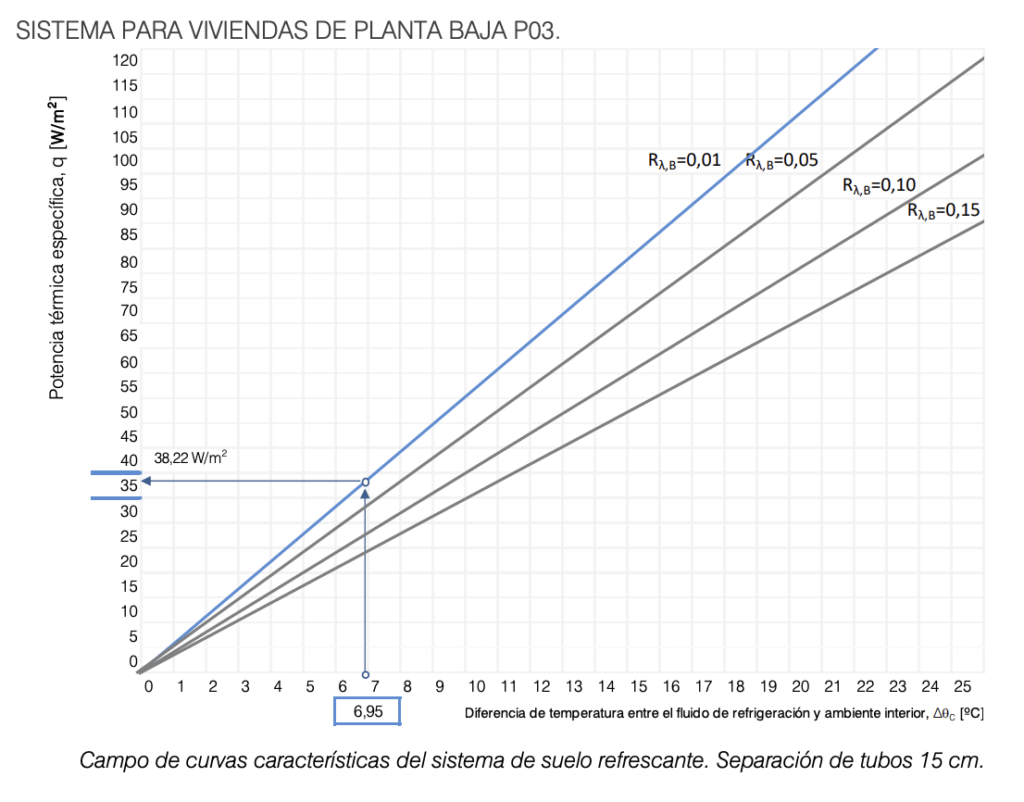

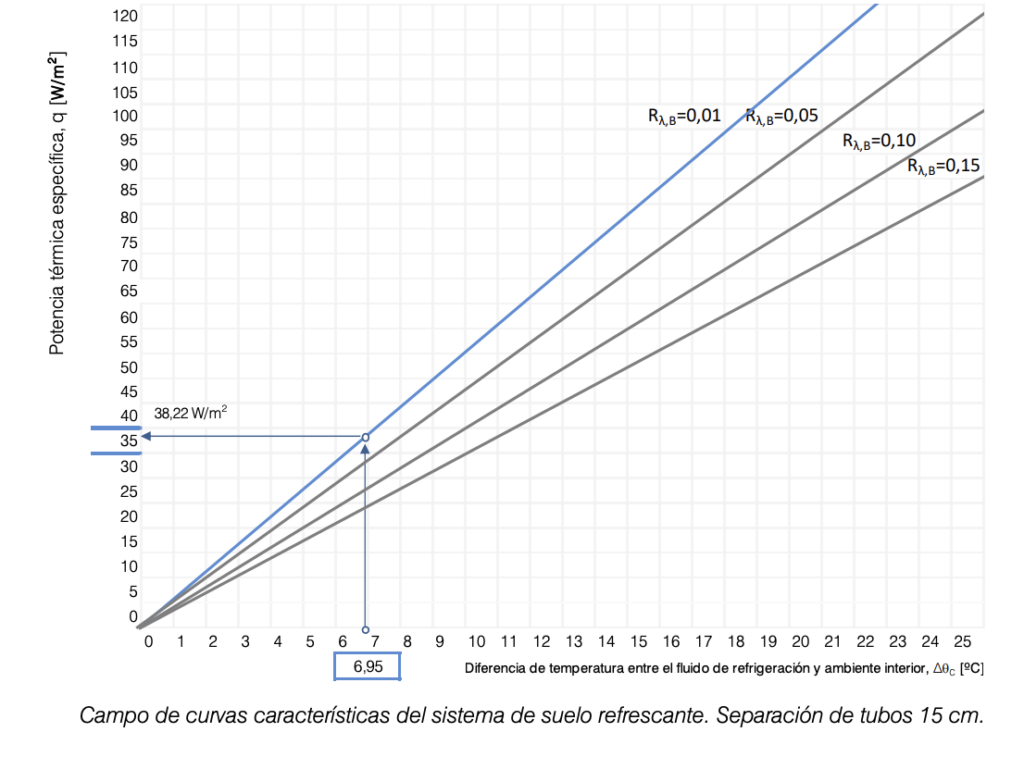

– Paso 15 cm: Con una diferencia de temperatura entre el ambiente y el fluido de 6,95 °C y un pavimento cerámico, el sistema puede transmitir aproximadamente 38,22 W/m² cuando las tuberías se distribuyen con una separación de 15 cm entre ejes.
Estrategias para potenciar el suelo refrescante: Deshumidificación
Para ampliar el margen de funcionamiento y cubrir picos de carga , el suelo radiante debe trabajar en conjunto con un sistema de control de humedad:
- Ventilación Mecánica Controlada (VMC) con deshumidificación: Permite renovar el aire introduciendo aire exterior previamente filtrado y secado. Al reducir la humedad del recinto, baja el punto de rocío y permite impulsar agua a menor temperatura en el suelo sin riesgo.
- Fancoils de agua o expansión directa de apoyo:
Son una solución eficaz para cubrir las cargas de pico y aportar potencia de deshumidificación rápida cuando el suelo radiante llega a su límite seguro. - Deshumidificadores dedicados:
Equipos específicos que eliminan únicamente la carga latente (humedad) sin alterar drásticamente la temperatura, manteniendo la humedad relativa en la zona de confort (40-50%).
¿Por qué NO debes abrir las ventanas?
Uno de los errores más comunes de los usuarios en verano es abrir las ventanas para airear mientras el sistema de refrigeración radiante está activo.
→ Al abrir la ventana en un día caluroso y húmedo, entra un volumen masivo de vapor de agua exterior. La humedad relativa interior se dispara en cuestión de minutos, elevando la temperatura del punto de rocío. Si la temperatura del suelo ya estaba baja, el riesgo de condensación se vuelve inminente y los sistemas de seguridad cortan la producción de frío, dejando la vivienda sin climatización.
* Mantener la vivienda bien sellada durante las horas de calor y confiar la renovación de aire a la VMC o a la ventilación previa.
Recomendaciones prácticas para un diseño profesional e instalación segura
Para instaladores, la prevención de condensación en sistemas radiantes exige tratar el control de humedad como parte fundamental del diseño:
- Diseñar primero el control de humedad: Definir la estrategia de deshumidificación antes de dimensionar la potencia radiante final.
- Calcular con el punto de rocío máximo realista: No diseñar únicamente para una condición interior nominal estática; considerar picos de ocupación e infiltraciones.
- Banda de seguridad: Mantener siempre un margen de seguridad de 2ºC a 3ºC entre la temperatura de la superficie y la temperatura de rocío calculada.
- Control por agua de impulsión ligado a la humedad: Priorizar la regulación modulante de la temperatura del agua de entrada según el punto de rocío leído en tiempo real.
- Instrumentación en zonas críticas: Colocar sensores de humedad y temperatura en las estancias más desfavorables o expuestas como zonas perimetrales o de alta ocupación.
- Pre-deshumidificación tras paradas: En arranques de sistema, activar la deshumidificación previa hasta que el punto de rocío alcance la consigna segura, antes de hacer circular agua fría por el suelo.
- Refuerzo en zonas perimetrales: Utilizar fancoils o zonas con paso de tubo más estrecho en ventanales o fachadas orientadas al sur/oeste para contrarrestar la radiación solar directa.
- Enclavamientos y alarmas anti-condensación: Configurar el control para que desconecte o eleve la temperatura de impulsión automáticamente si detecta riesgo, evitando ajustes manuales inseguros por parte del usuario.
¿Por qué apostar por el suelo refrescante en verano?
El suelo refrescante ofrece un confort inigualable en verano, silencioso y sin corrientes de aire. Pero debes tener en cuenta que su éxito depende de una arquitectura de control integral que combine estanquidad, ventilación, deshumidificación y un control inteligente de la temperatura de impulsión.
Secar el aire no es solo un extra de confort: es la clave que libera toda la potencia de la climatización radiante.
